厦门金龙案例/大功率线性直流稳压稳流电源1000V 200A

厦门金龙空调有限公司

公司成立于2005年，由厦门金龙汽车集团股份有限公司和香港永润贸易有限公司共同投资的中外合资企业(台港澳与境内合资)。公司致力于汽车空调及零部件产品的研发、生产和销售。年销售额3亿元以上，产品涵盖了各系列大中轻型客车空调、节能环保型空调、纯电动空调、校车空调及各类型换热器产品。公司拥有平行流换热器生产线，客车空调装配线，年产能力达2万套客车空调和20万套平行流换热器。

公司拥有厦门市级企业技术中心、与集美大学联合组建的“汽车空调研发中心”、汽车空调性能测试实验室等研发和试验机构，为公司产品实现“高效、节能、环保”提供坚实的技术保障。

公司具备良好的质量保障能力，坚持出厂产品“零缺陷”，坚持“质量就是生命”的管理理念，生产过程均有严格的工艺指导，产品已通过国家权威机构检测，并先后通过ISO/TS16949质量管理体系、ISO14001环境管理体系、OHSAS18000职业健康及安全管理体系认证、福建名牌产品称号。

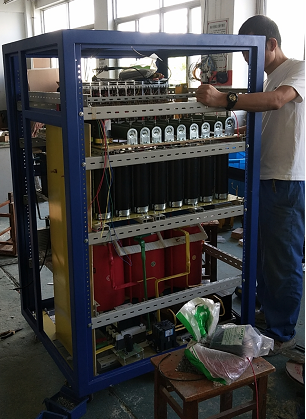

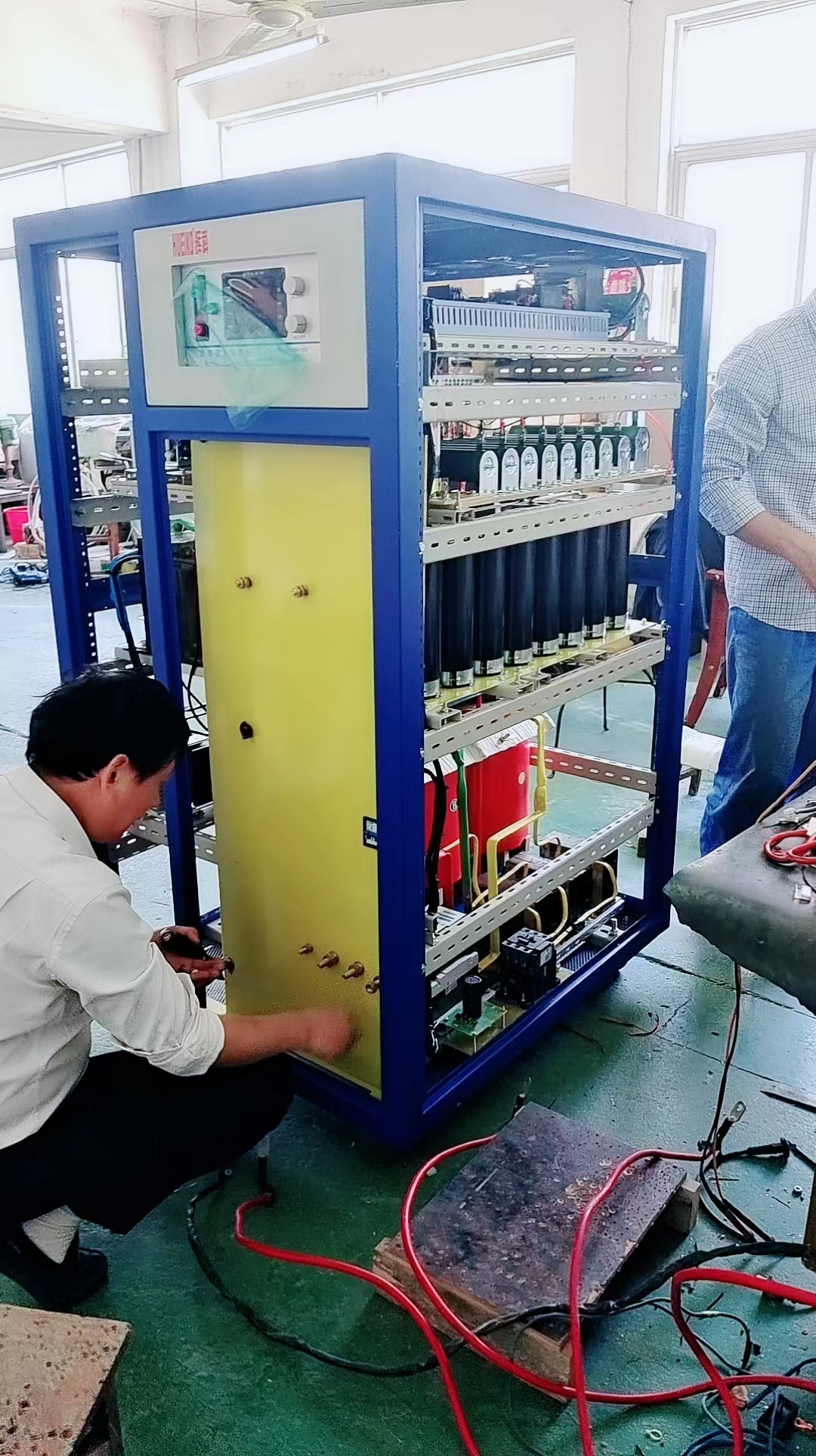

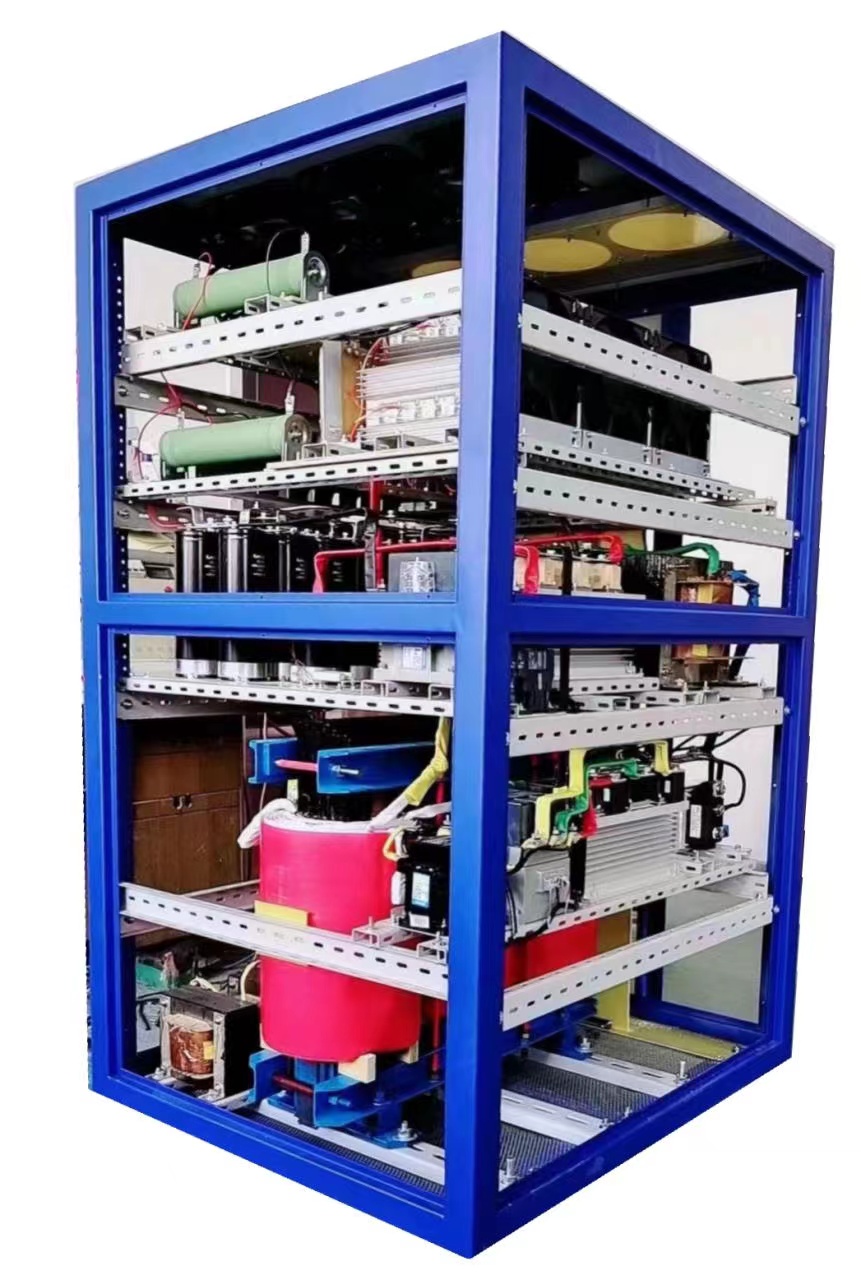

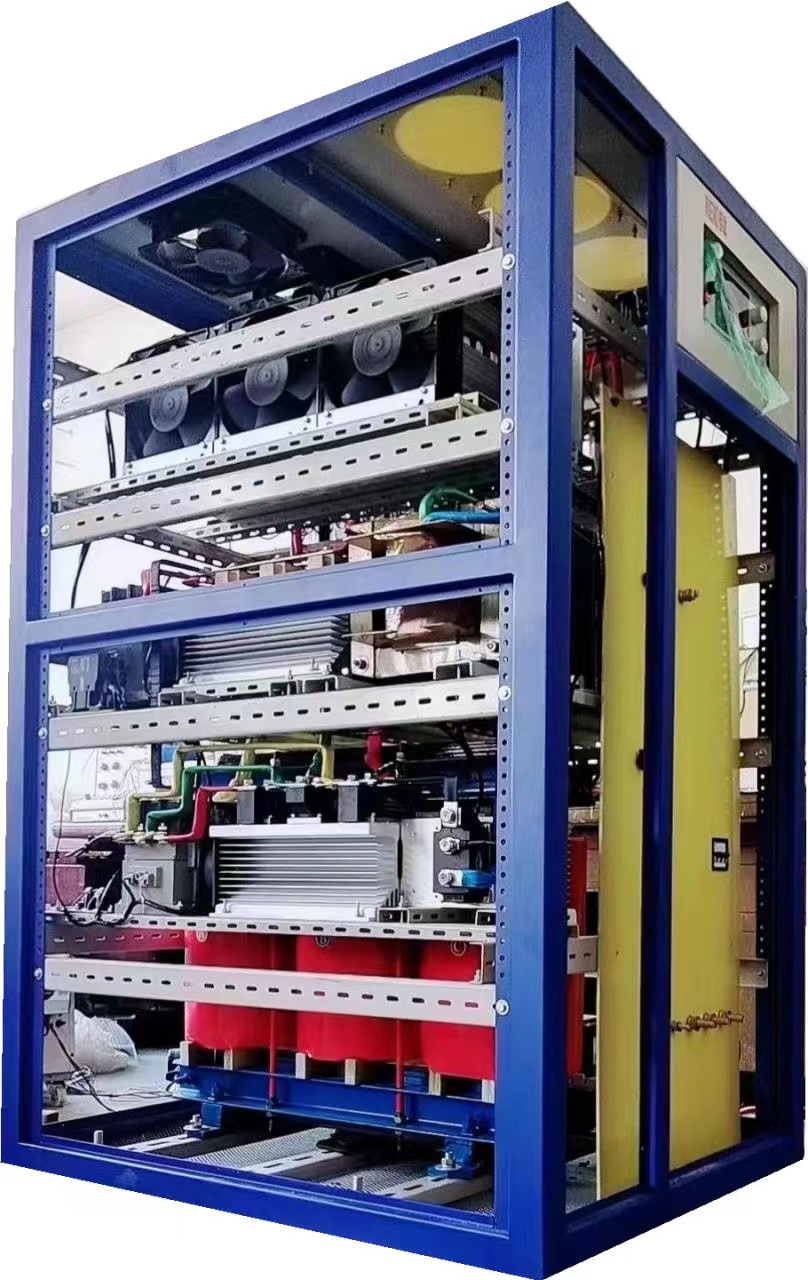

三相六脉冲精密调预稳线性稳压稳流电源

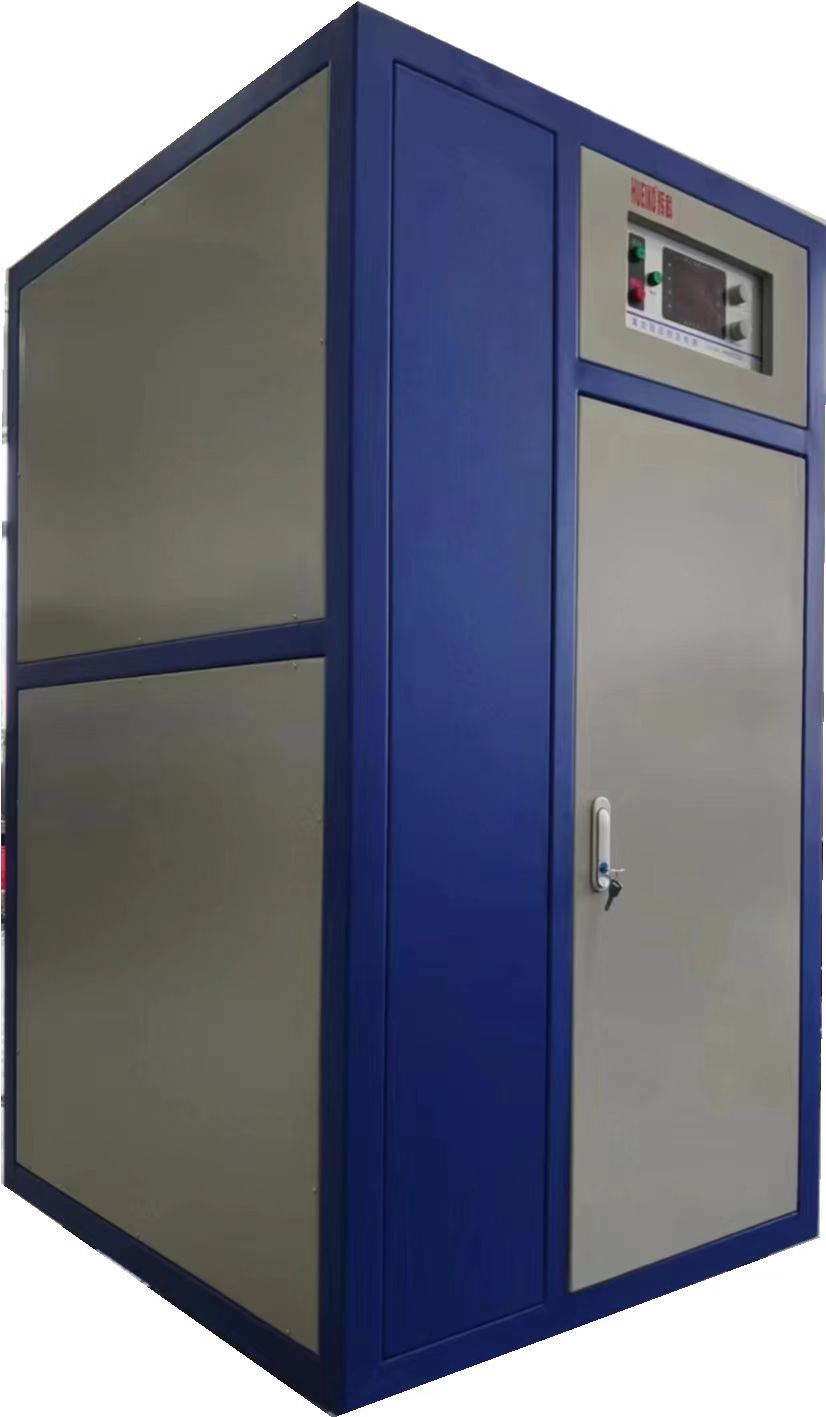

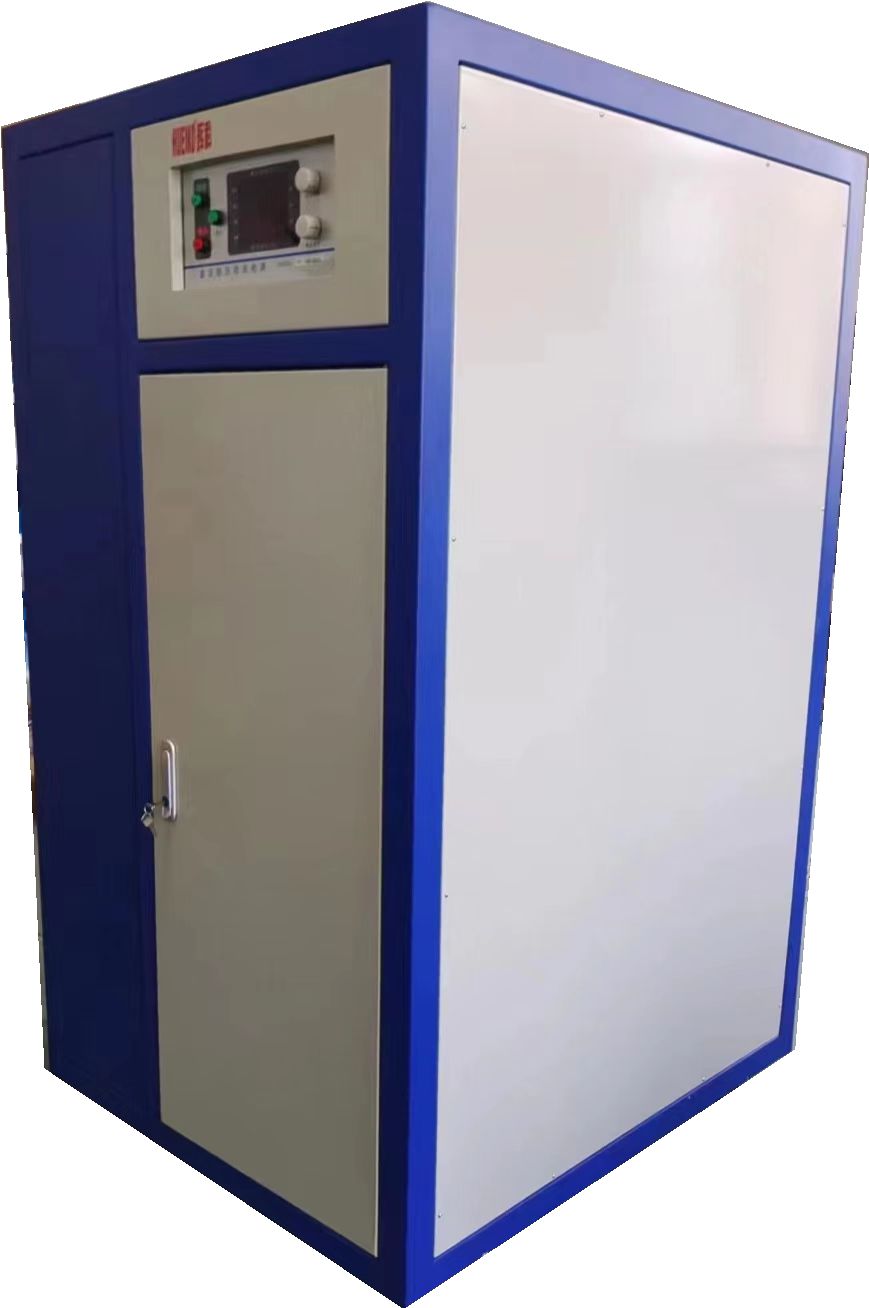

        2022年厦门金龙空调有限公司再次选购辉科公司生产的三相线性直流稳压稳流电源HKX1000-200S(1000V 200A),HKX50-250S(0~50V,0~250A)已投入使用,产品性能指标完全达到或超越预定要求,运行平稳,电压电流精度高,压降指标达到最佳效果,可连续工作老化带载,稳定性优越,数据无漂移,关键性器件均采用进口品牌,确保产品的性能输出,使用寿命,减少故障率,用的放心,舒心.

电源工作原理

1、交流预稳原理

电子交流预稳采用高密度大规模集成电路控制，可以将交流分割成多个脉冲，该脉冲宽度精密可调，保证直流所需任意点对应电压。

2、直流稳压原理

主电路采用悬浮放大原理，使电路调整范围宽，精度高，能保持长时间连续可靠工作。同时采用高压和低压串联叠加，可以保证长期安全可靠工作，同时提高机器效率。调整电路是可控硅精密调整，由电压（电流）比较大器控制，使输出电压（电流）恒定。当恒压工作时，电压放大器对可控硅处于优先控制状态，当输入电压或负载变化时，调整管压降经采样送入比较放器的反相端，与同相端设定的基准电压比较放大后，经与门控制调整管和可控硅，达到稳压的目的。 当电路恒流工作时，电流放大器优先工作，其控制原理和恒压控制完全相同。电路工作状态可自动转换，当负载电流在设定范围内时，电路工作在恒压（CV）状态。当负载超过设定值或短路时，电路退出稳压状态，自动转换为稳流（CC）状态。当负载电流回到设定范围内或开路时，电路自动转换为稳压状态。本电路工作在稳压状态时，稳流电路处于待机状态。工作在稳流状态时，稳压电路起限压作用。

使用方法

1.将本机电源接入市电380V（3相5线），分别接好地线，零线，火线。电源输入必须由专用配电盒供电，以保证足够容量。

2.先选择输出电压档位：输出电压分2个档位，分别是0-600V,600-1000V,根据电压要求选择合适档位。如输出电压在0-600V范围内，选择600V档；该挡位提供最大200A电流，将转换开关旋转到相应档位；输出电压在600-1000V范围内选1000V档，该挡位提供最大输出流为22A.

3.输入市电，合上空开，弹出“输出”按钮，按启动开关，此时面板上电压，电流显示数码管点亮。

4.启动电源后按“输出”按钮，“ON”指示灯亮，5秒后，顺时针调节“电压调节”旋钮，直到输出电压达到所需值。

5.恒压和恒流值计算：恒压工作时，限流值为额定功率除以恒压值；恒流工作时，限压值为额定功率除以恒流值。

6.恒压指示CV，恒流指示CC，故障指示OV..

7.调定好电压后，在输出电压低于36V再关机，在关机后接负载，否则可能引起电击事故。

8.关机：先关断“输出”开关，OFF指示灯亮，待输出电压下降到36V以下再按“停止”键关机。

使用注意事项

负载为电机等感性负载时需考虑3倍以上冲击电流

1.严禁高压短路。严禁开机后切换输出电压档位，严禁输出端接地。

2，降压调节需缓慢调节，否则因输出电容没来得及放电而自动跟踪过压保护。在调压过程中，输出电压会往复几次后达稳定状态，属正常现象，是因为大容量电容赋能所致。

3.开机需预热5分钟，电路进入稳定状态。

4.如不慎短路或减压调节太快而保护，OFF及OV指示灯亮，输出电压将关掉且逐渐降到0V左右，此时需关掉输出开关，并按停止健关机，5秒后重新开机。

5.按启动按钮后控制电路先上电，然后启动短路上电，最后主电路上电，关机时主电流先关，4秒后启动电路关机，这样可避免开关机冲击。

4.如长期不用，请将电源放在通风干燥处，并保持清洁。

5.上电听到接触器吸合声和启动后合闸声属正常现象。
